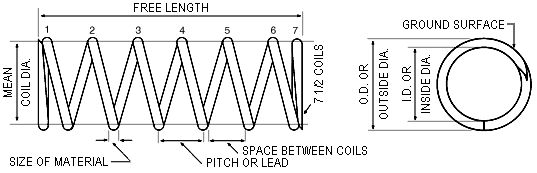

(a)壓縮彈簧

　

　

　

　

　

　

　


      G=線材之鋼性模數 : 琴鋼線G=8000 ,不銹鋼線,G=7000 ,磷青銅線G=4300 ,黃銅線G=4000 ,鈹銅線 E=4500
      d = 線徑
      Do=OD=外徑
      Di= ID=內徑
      Dm=MD =中心徑=Do-d
      N=總圈數
      Nc=有效圈數=N-2

　

          線徑=2.0mm , 外徑=22mm , 總圈數=5.5圈 ,彈簧材質=琴鋼線

　

　

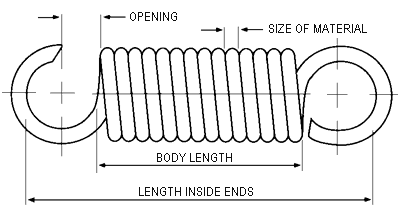

(b)拉伸彈簧

　

　

　

　

　


 G=線材之鋼性模數 : 琴鋼線G=8000 ,不銹鋼線,G=7000 ,磷青銅線G=4300 ,黃銅線G=4000 ,鈹銅線 E=4500
d = 線徑
Do=OD=外徑
Di= ID=內徑
Dm=MD =中心徑=Do-d
N=總圈數
Nc=有效圈數=N-2

　

  • 拉伸彈簧的初張力 :

    • 初張力等於適足拉開互相緊貼之簧圈所需之力,初張力為彈簧捲製成形後所發生。

    拉伸彈簧在製作時,因簧線品質、線徑、彈簧指數、靜電、潤滑油脂、熱處理、電鍍等•••。

    使得每個拉伸彈簧初始拉力產生不平均的現象。所以安裝各規格之拉伸彈簧時,應預拉至各簧圈之間稍為分開一些間距所需之力稱為 【 初張力 】。

               初張力 = P - ( k × F1) = 最大負荷 - ( 彈簧常數 × 拉伸長度)

    　

    　

    　

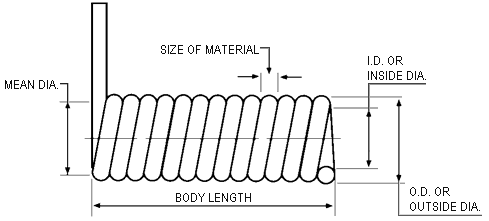

    (c)扭力彈簧













    　

               E= 線材之鋼性模數 : 琴鋼線 E=21000 ,不銹鋼線 E=19000 ,磷青銅線 E=10000 ,黃銅線 E=10000 ,鈹銅線 E=13000
               d =線徑
               Do=OD =外徑
               Di= ID = 內徑
               Dm=MD =中心徑=Do-d
               N = 總圈數
               R =力臂長 (簧徑中心點到腳長的頂端)
               π= 3.1416
